組立手順

下記の組み立て手順はマンションなどの幅開口部が800ミリメートルや850ミリメートルなどの規定サイズの場合です。
その他の幅開口サイズの場合は外枠固定金具を裏返して寸法の調整をして頂くか外枠固定金具なしでアングル材などで幅調整をして取り付けて下さい。

組立方法写真版はこちら

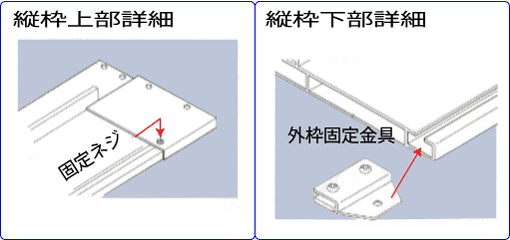

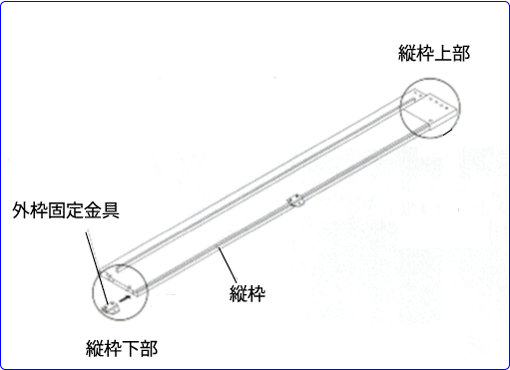

1．縦枠に外枠固定金具を通します。

左右に3ヶ所づつ通して下さい。

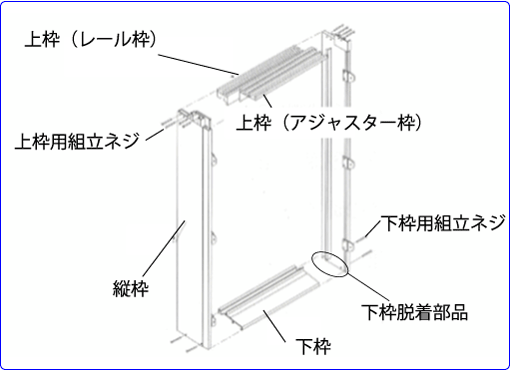

2.組立ネジで縦枠と上下枠をロ型に組み立てます。

下枠用の組み立てネジは下枠脱着部品に付属の短いネジをご使用下さい。
長いネジを使用すると下枠の脱着ができませんのでご注意下さい。

2013年度よりクールドアに下枠脱着機能が標準装備となりました。下枠の詳しい取り付け方はこちらから

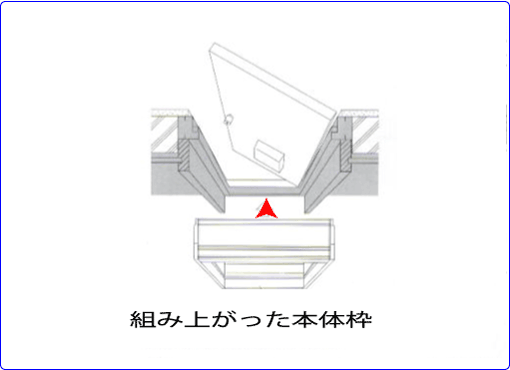

3.組み立てた本体枠を玄関にはめ込みます。

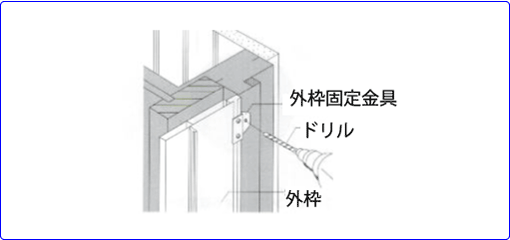

4.外枠固定金具をドア枠に固定します。

左右3ヶ所の外枠固定金具を図のようにドア枠に穴をあけ、しっかりビスで固定して下さい。
（固定ネジは固定先の材質により異なるため同梱しておりません。）

5.本体障子を吊り込む。

詳しくは本体障子の外し方の逆手順で行って下さい。

本体障子の外し方はこちら

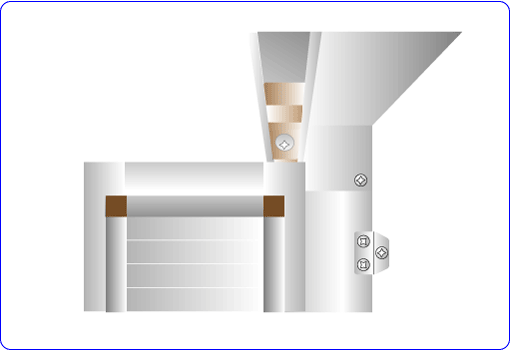

吊車を上枠のレールに吊り込んで下さい。
上部ストッパーが本体障子の左右吊車の間になるように吊り込んで下さい。
上部ストッパーで吊り元側に本体障子を固定して下さい。

下部ストッパーを吊り元側に固定して下さい。
本体障子の下部ガイドの一方は下部ストッパーへ一方は下枠レールの中に入れて下さい。

組み立て方法写真版はこちら
