親子扉の採寸方法

親扉と子扉の両方をお測りください。

お測り頂く箇所は幅4ヶ所・高さ2ヶ所・奥行き1ヶ所です。

横幅 W1・W2寸法
横幅 W3・W4寸法
高さ H1・H2寸法
奥行き D寸法

横幅

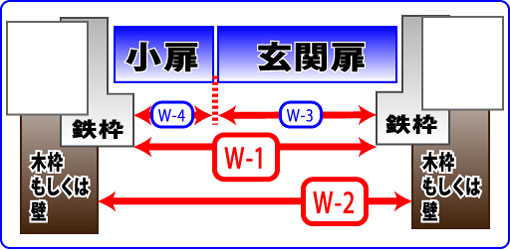

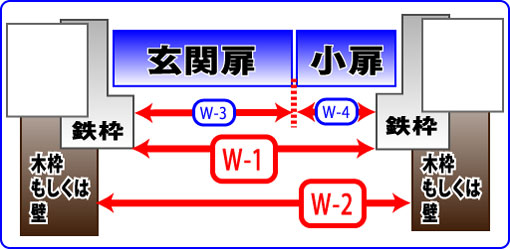

玄関網戸親子扉横採寸方法親子扉横採寸方法その2

W-1は開口部の一番狭いところです。

W-2は木枠もしくは壁の内寸です。

W-3はドア枠親扉側から親扉と子扉の召合せまでの寸法です。

W-4はドア枠子扉側から親扉と子扉の召合せまでの寸法です。

横幅の納まりを見る

縦高さ採寸方法

高さ採寸方法

横からの図

縦高さ横から

H-1は鉄枠内寸です。

H-2は木枠もしくは、たれ壁から土間までの寸法です。
(本体枠がおさまるスペースです)

縦高さの納まりを見る

奥行き採寸方法

奥行き寸法はドアクローザの出っ張りをお測り下さい。

クールドアはドアクローザやドアノブ、ドアポケットをかわすために91ミリメートルのクリアランススペースがあります。

奥行き寸法確認方法奥行き詳細図奥行き横から

Dはドアクローザー等の出っ張りです。

奥行きの納まりを見る


詳細採寸シートPDFファイル

親子扉をお取り付けされる場合は弊社にて採寸にお伺い致します。
採寸費用などは発生いたしませんのでご安心下さい。

商品はオーダーとなりますので納期が約30日かかります。

子扉が極端に小さい場合や子扉をあまり使わない場合は親扉のみの施工も可能です。
